二流体喷嘴型号与代码代表什么意思
更新时间 2025-05-09
阅读 0
经常会有人会拿来一串字母加数字的代码问公司销售人员，这些数字代表什么意思，
现在就让我用一些实例来为你解析：

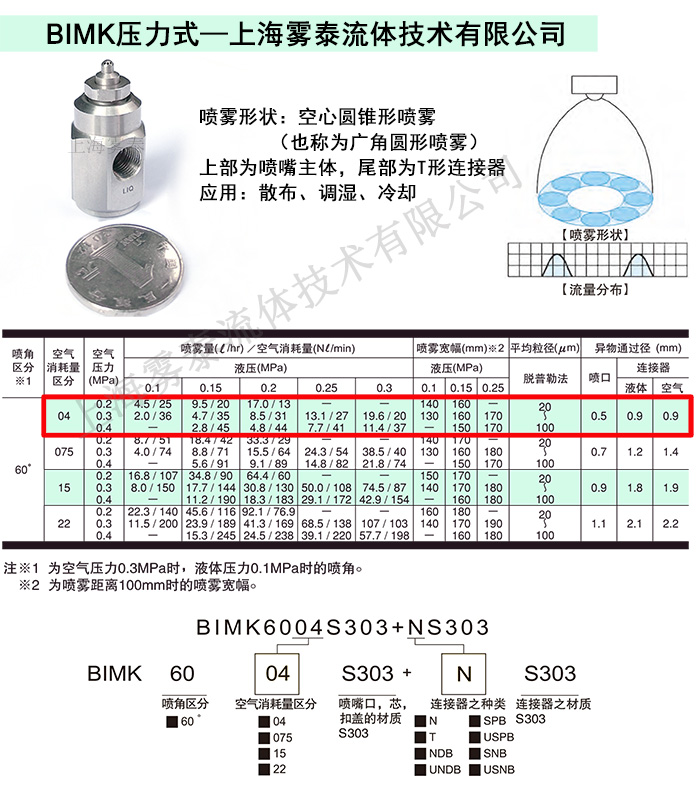

下图是BIMK压力式二流体喷嘴的介绍与参数表，我们以型号：BIMK6004S303+NS303讲解：
红框区域内这些数字什么意思：
BIM:这种类型的二流体喷嘴的总代码;
K:代表的是空心锥形喷雾形状，(V代表扇形喷雾形状，J代表圆形喷雾形状);
60：代表喷雾角度;
04：承接前面60度喷角中，又有多款不同喷雾量的区分，04喷量最小，图中22代表喷量最大。
9.5/20：喷嘴在不同的液压和压缩空气压力下，喷雾量和空气消耗量是不同的，
表格中9.5/20就是代表在空气压力0.2MPa,气压0.15MPa时，喷液体量是9.5升/小时，
耗压缩空气量为20升/分钟。（耗空量的多少需与你的空压机大小匹配，并需要考虑能耗成本）;
160：代表在0.15MPa液体压力下，喷雾形状散开的宽度是160mm;
20—100：平均粒径是采用脱普勒方法测量：在20—100微米之间;
N：代表连接器种类，这种连接器选择与安装的环境有关。可联系上海雾泰流体技术有限公司销售人员协助你选择。
上海雾泰流体技术有限公司二流体喷嘴，021-51093476 18721128476（微信同号）。
其他同类型号如：
1/4JN-SS+SU11-SS+3/4AD-316L
1/4:螺纹大小;
JN:带可调节喷量大小功能;(单个J代表固定喷量）

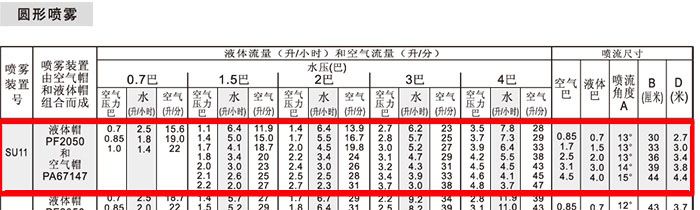

SU11:圆形喷雾形状且对应参数表中的喷量大小;
SS：喷嘴主体为不锈钢材质;
3/4AD：3/4螺纹大小的壁式安装接头;
316L：安装接头为316L不锈钢材质;
PF2050:喷嘴通过液体的组件代码，不同代码孔径不同;
PA67147:喷嘴通过压缩空气的组件代码，不同代码孔径不同。
现在就让我用一些实例来为你解析：
下图是BIMK压力式二流体喷嘴的介绍与参数表，我们以型号：BIMK6004S303+NS303讲解：
红框区域内这些数字什么意思：
BIM:这种类型的二流体喷嘴的总代码;
K:代表的是空心锥形喷雾形状，(V代表扇形喷雾形状，J代表圆形喷雾形状);
60：代表喷雾角度;
04：承接前面60度喷角中，又有多款不同喷雾量的区分，04喷量最小，图中22代表喷量最大。
9.5/20：喷嘴在不同的液压和压缩空气压力下，喷雾量和空气消耗量是不同的，
表格中9.5/20就是代表在空气压力0.2MPa,气压0.15MPa时，喷液体量是9.5升/小时，
耗压缩空气量为20升/分钟。（耗空量的多少需与你的空压机大小匹配，并需要考虑能耗成本）;
160：代表在0.15MPa液体压力下，喷雾形状散开的宽度是160mm;
20—100：平均粒径是采用脱普勒方法测量：在20—100微米之间;
N：代表连接器种类，这种连接器选择与安装的环境有关。可联系上海雾泰流体技术有限公司销售人员协助你选择。
上海雾泰流体技术有限公司二流体喷嘴，021-51093476 18721128476（微信同号）。
其他同类型号如：
1/4JN-SS+SU11-SS+3/4AD-316L
1/4:螺纹大小;
JN:带可调节喷量大小功能;(单个J代表固定喷量）
SU11:圆形喷雾形状且对应参数表中的喷量大小;
SS：喷嘴主体为不锈钢材质;
3/4AD：3/4螺纹大小的壁式安装接头;
316L：安装接头为316L不锈钢材质;
PF2050:喷嘴通过液体的组件代码，不同代码孔径不同;
PA67147:喷嘴通过压缩空气的组件代码，不同代码孔径不同。
