外混式高压气流雾化喷嘴
更新时间 2025-05-09
阅读 0

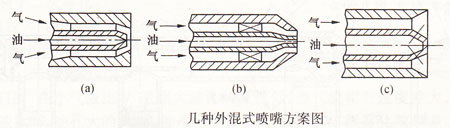

下图给出的是几种外混式气流雾化喷嘴的方案示意图,液体和雾化剂在喷口外部混合、雾化,仅是一级雾化。但是,如果喷嘴结构参数合理,运行参数适当,高速气流剧烈冲击液体,仍可获得优于机械雾化的质量。
图a 几种外混式喷嘴方案图
图a为早期炉窑中使用的导管式高压气流雾化喷嘴,雾化剂与燃油以25°的夹角相撞击雾化。该种简单的斜交外混型油嘴,已在工业炉上有近百年的使用历史。它的喷油嘴可用手轮前后调节,以改变雾化剂流量。也可采用阀门调节油、气量,其调节比可达1:5。雾化剂喷出速度低于声速,当雾化剂压力低于0.3MPa以下(相应油压为0.2~0.25MPa)。该种嘴气耗高,采用蒸汽为0.4~0.6kg/kg,空气为0.5~0.8kg/kg,并且火焰细长,约为2.5~7m。同时由于气耗大雨造成烟气中水蒸气含量提高,造成锅炉尾部低温腐蚀或堵灰。
图a 几种外混式喷嘴方案图
图a为早期炉窑中使用的导管式高压气流雾化喷嘴,雾化剂与燃油以25°的夹角相撞击雾化。该种简单的斜交外混型油嘴,已在工业炉上有近百年的使用历史。它的喷油嘴可用手轮前后调节,以改变雾化剂流量。也可采用阀门调节油、气量,其调节比可达1:5。雾化剂喷出速度低于声速,当雾化剂压力低于0.3MPa以下(相应油压为0.2~0.25MPa)。该种嘴气耗高,采用蒸汽为0.4~0.6kg/kg,空气为0.5~0.8kg/kg,并且火焰细长,约为2.5~7m。同时由于气耗大雨造成烟气中水蒸气含量提高,造成锅炉尾部低温腐蚀或堵灰。
