压力回流式喷枪和泵站系统

更新时间  2025-05-09 阅读  0

    压力回流式喷嘴无论喷雾量如何变化,喷嘴的供水压力保持恒定,所有的喷嘴都是从同一供水管供水,利用液体压力雾化,并共用一个回流管将回水返回到供水管。通过调节回流管路压力来调节喷雾水量,水量调节比可以达到10:1。喷嘴供水压力保持350bar左右,喷嘴的特殊设计使得产生的液滴颗粒非常细小,蒸发时间特别短,适合于气体冷却。喷嘴采用钛合金、碳化钨、420确质不锈钢等材质,有效防止磨损,延长了使用寿命。

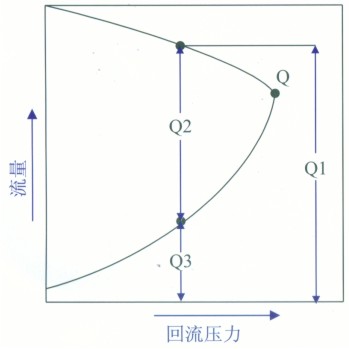

压力流量图



压力流量图说明了回流压力变化时总供水量中被雾化喷射部分的变化,同时也给出了在相同供水压力下,要获得
某一喷水流量时,相对尖的回水压力。在图中,
         Q1=Q2+Q3
         其中,Q1表示泵的总供水量
         Q2表示回流流量
         Q3表示雾化喷射流量
         当调节阀完全关闭时,没有回流流量。在Q点处,泵的总供水量全部用来喷雾,因此,Q3max=Q1(Q2=0)
